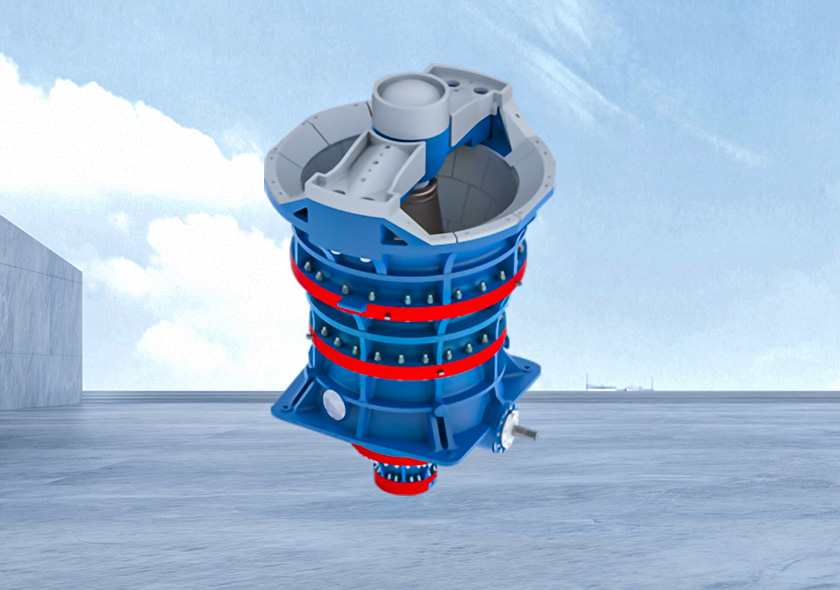

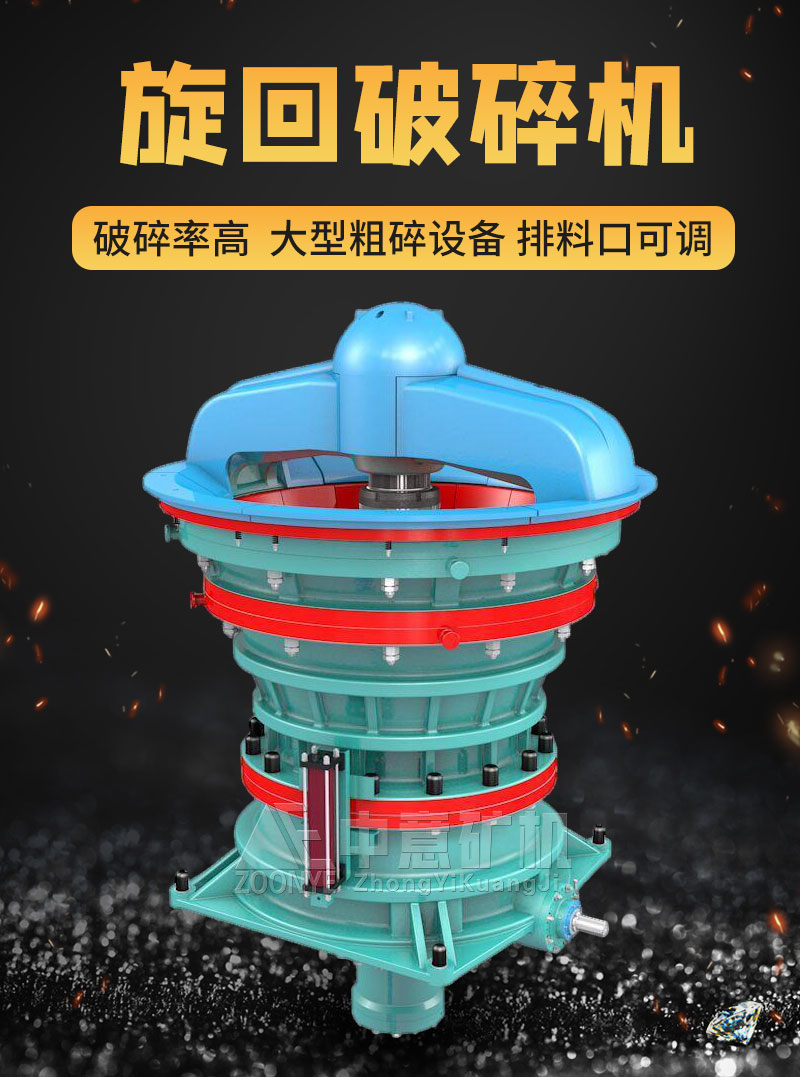

中意旋回破碎機

XHZ旋回破碎機是中意礦機采用國際破碎技術，經過優化設計而成的一款大產能、智能化的新型粗碎設備，適用于在冶金、建材、化工和水電等行業用于粗碎各種硬度的礦石或巖石。

中意XHZ旋回破碎機可提供比圓錐破碎機有更高效的生產能力以及理想的成品料粒形，且該設備實現了自動化，易于自動控制，在設備靈活性和可靠性上可為客戶直接創造更高的收益。該大型設備的保養與維護方便，性能穩定。是當今礦山建筑行業的新一代大型破碎機械設備，它的全新特性可顯著降低從采挖作業面到粗碎料堆的粗碎破碎段投資成本。

旋回破碎機的應用

旋回破碎機在大型選礦廠是典型的粗碎設備。旋回破碎機和顎式破碎機都可用作粗碎的破碎機械，兩者相比較，旋回破碎機的優點是：破碎過程是沿著圓環形的破碎腔連續進行的，因此生產能力較大，單位電耗較低，工作較平穩，適于破碎片狀物料，破碎產品的粒度比較均勻。

旋回破碎機可破碎百種物料

當工廠的生產量大，一臺粗碎用的顎式破碎機不能滿足產量要求時，應選用旋回破碎機。因?yàn)樵诮o料粒度相等的情況下，一般的旋回破碎機的產量，比顎式破碎機大兩倍以上。

旋回破碎機的破碎腔比顎式破碎機深，破碎比也比較大。旋回破碎機的機器破碎比（給料口寬度與調至小的排料口開啟時的寬度的比值）達 6-9.5 ，而且給料粒度越大，機器破碎比也越大。旋回破碎機的實際破碎比（以 80% 給料或排料能通過篩孔的尺寸的比值）為4-5。

優勢特點

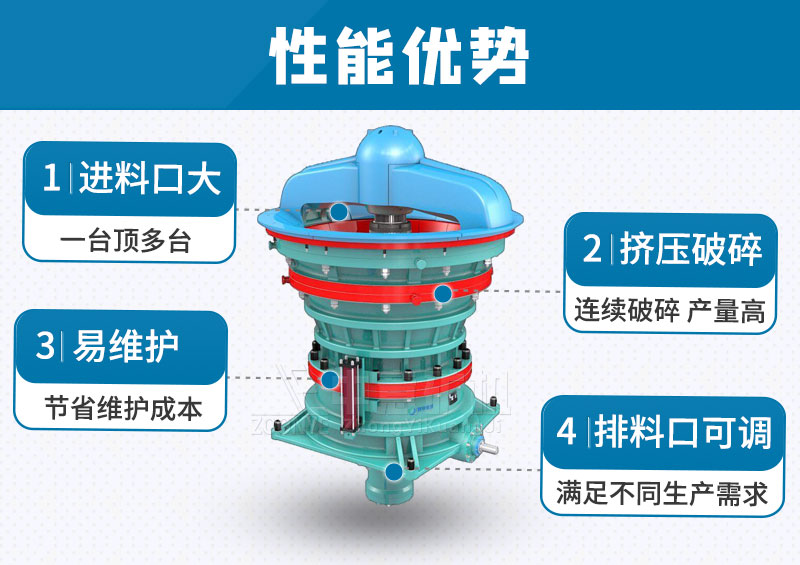

中意旋回破優勢

1、破碎率高

由于破碎率較高，所以產出的產品粒度較小。這樣減少了皮帶機轉運點的壓力，從而減少了物料處理成本，降低了停車時間并且減少了維護成本。

2、工藝簡單

特別的設計意味著破碎機不會有過飽進料，簡化了生產線的設計，省去了過渡料堆。

3、進料粒度大

球面軸承使得破碎腔內的偏心運動更強，從而可以有效地?cái)D壓破碎非常大的進料。

4、可破碎較硬的磨性材料

重載旋回設計對于破碎像鐵礦石這樣較硬的磨性材料是理想的選擇。

5、產品粒形好

特殊的襯板及破碎腔結構可以生產更多的有價值的立方體塊狀產品，減少了細碎顆粒的產出。

6、維護成本低

使用了球面軸承，替代了襯套的設計，在這個區域消除了點加載-延長了軸承的壽命，降低了停車時間，減少了維護成本

7、排礦口可調

球面軸承能夠允許設置較小的排礦口，從而能在較高的設置下產生較小的產品粒度。

8、可旋轉的機架

液壓分離和整體更換機架（含定錐襯板）使維護保養更加便利安全。使用新型機架和定錐襯板，維修停機時間減少60%。

旋回破碎機生產現場

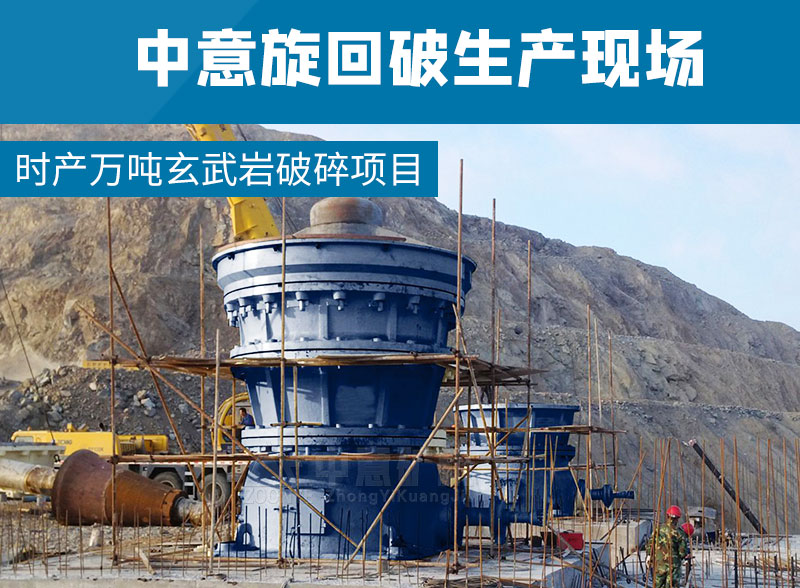

時產萬噸玄武巖破碎項目采用中意旋回破

項目名稱：日產萬噸玄武巖碎石生產線
原料情況： 玄武巖
使用設備：旋回破碎機、圓錐破碎機、振動篩
成品要求：0-31.5mm三種骨料
產量要求：10000T/H

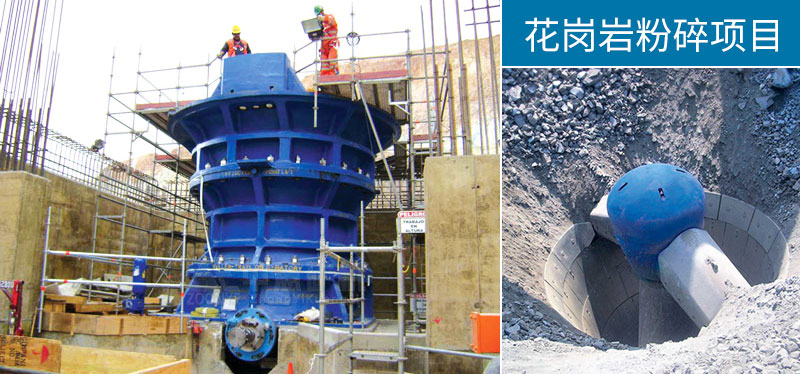

時產7000噸花崗巖碎石生產線

中意礦機銷售工程師與客戶多次進行討論溝通，擬定以旋回破碎機 +圓錐破碎機+制砂機+振動篩的組合方案，該機型能夠滿足時產7000t的基本需求，可避免為達產量要求而用多臺設備串聯造成場地通行面積過于狹窄的不安全情況。

工作原理

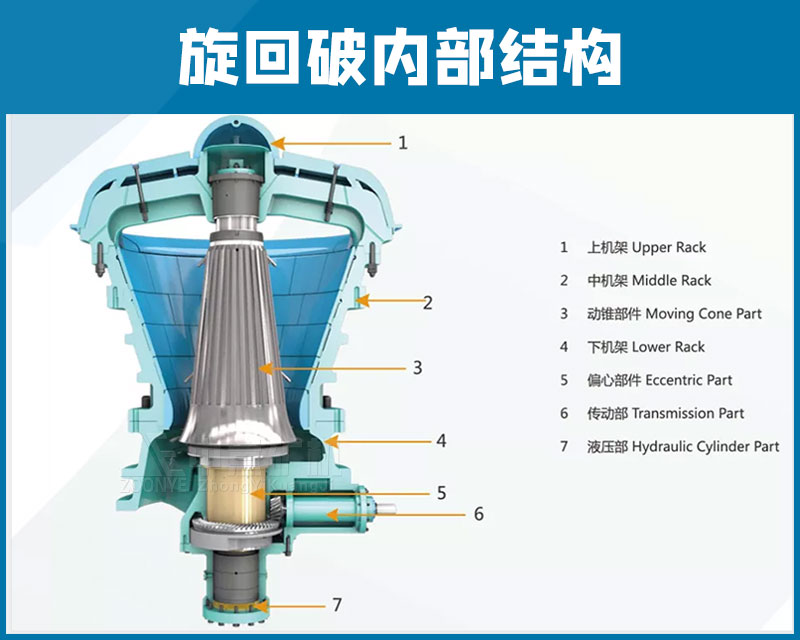

旋回式破碎機內部結構

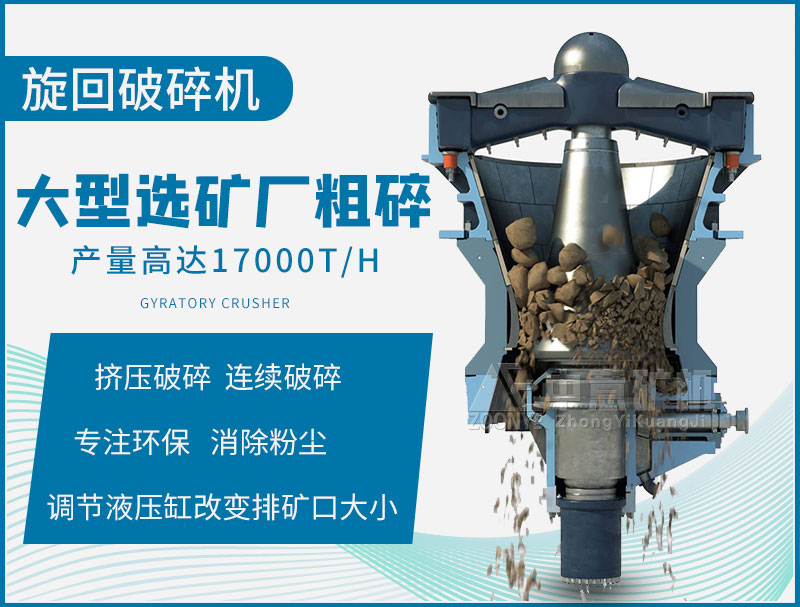

旋回式破碎機工作原理

中意旋回破碎機由上機架、中機架、動錐部件、下機架、偏心部件、傳動部、液壓部等組成。在設備工作時，由電動機帶動水平軸旋轉，水平軸通過齒輪帶動偏心套旋轉，再由偏心套帶動動錐部做圓周擺動，從而實現連續的擠壓破碎石塊?？赏ㄟ^調節動錐底部的液壓缸改變排礦口的大小，方便調整產品粒度；同時液壓缸也提供過鐵保護功能，當有不能破碎的物體進入破碎腔時，液壓缸能自動使動錐下落釋放物體，保護破碎機。

技術參數
