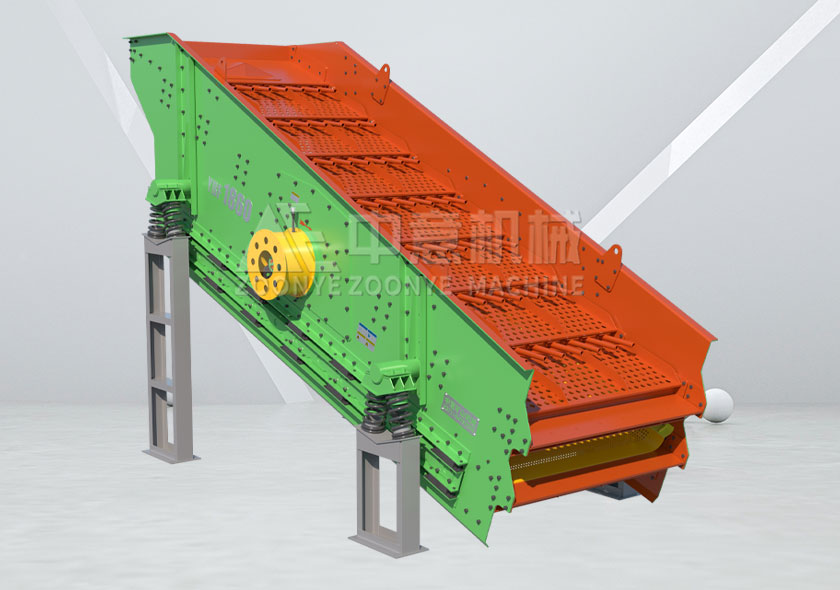

我公司所生產的棒條弛張篩是一款專門針對粘性較大、水分較高，而且是細、粘、濕性物料的專業篩分設備，常用來分離裝修垃圾，生活垃圾，陳腐垃圾等輕物質料，篩分能力強，在生產流程中可以把塊狀、顆粒狀物料篩分并輸送出去，如果所處理的物料中，含有易于堵塞篩網的物料，棒條弛張篩能夠以相對較小的篩網面積達到非常高的篩分效率，并保證篩網不堵塞，根據物料運動自身的規律性，棒條弛張篩可有效的使?jié)裾澄锪蠈铀缮ⅰ⒎謱雍屯负Y。

工作原理及結構特征

1、工作原理

棒條弛張篩是以篩箱和激振器等參振部件及彈簧為彈性元件組成的強迫振動系統的篩分設備。 棒條弛張篩由傳統的圓振動篩發展而來，上層原理和圓振動篩原理相同，工作時，電動機通過輪胎式聯軸器驅動振動器，使振動器的偏心塊快速旋轉產生激振力，帶動篩箱作連續振動，物料則隨篩箱車在傾斜的篩面上作連續的拋射運動，拋起時分層，落下與篩面接觸過程中顆料透篩下落，周而復始地完成顆料的分級過程。下層原理為單一驅動產生雙重振動，即通過共振，由一個驅動器提供兩個振動，基本的振動是偏心塊旋轉產生的圓形振動，附加的振動是指由浮動篩框產生的橢圓形振動。彈性聚氨酯篩面的兩端分別安裝在浮動篩框上的固定橫梁和浮動橫梁上，在篩分過程中，聚氨酯篩面連續不斷的擴張、收縮（每分鐘超過800次）從而獲得很高的振動強度（50g），有效的防止了篩孔堵塞。

2、結構特征

棒條馳張篩主要由篩箱、激振器、傳動裝置、支撐裝置等零部件組成。

（1）激振器為我公司*研發的新式稀油潤滑激振器，單軸塊偏心、外置式激振器結構。兩個激振器均由主偏心塊、副偏心塊、軸承、保護罩等零件組成并用螺栓分別固定在篩箱的兩塊側板之上。激振器之間用萬向節聯軸器連接，使它們能保持同步運轉。

（2）篩箱由側板、固定支撐，振動支撐、篩網、加強鋼板等組成。為保證牢固可靠，篩機側板采用整塊鋼板，支撐由法蘭和折彎板焊接外，其它各部位均采用扭剪形高強度螺栓聯接。篩網用專用拉板拉緊，裝拆方便、工作可靠。

（3）支撐裝置：在支座上有壓縮彈簧。壓縮彈簧是彈性元件，篩箱通過壓縮彈簧支撐在支撐裝置上，以隔離篩箱的振動。

（4）傳動裝置：電動機經過聯軸器與激振器串聯，以實現運動的傳遞。

3、設備特點

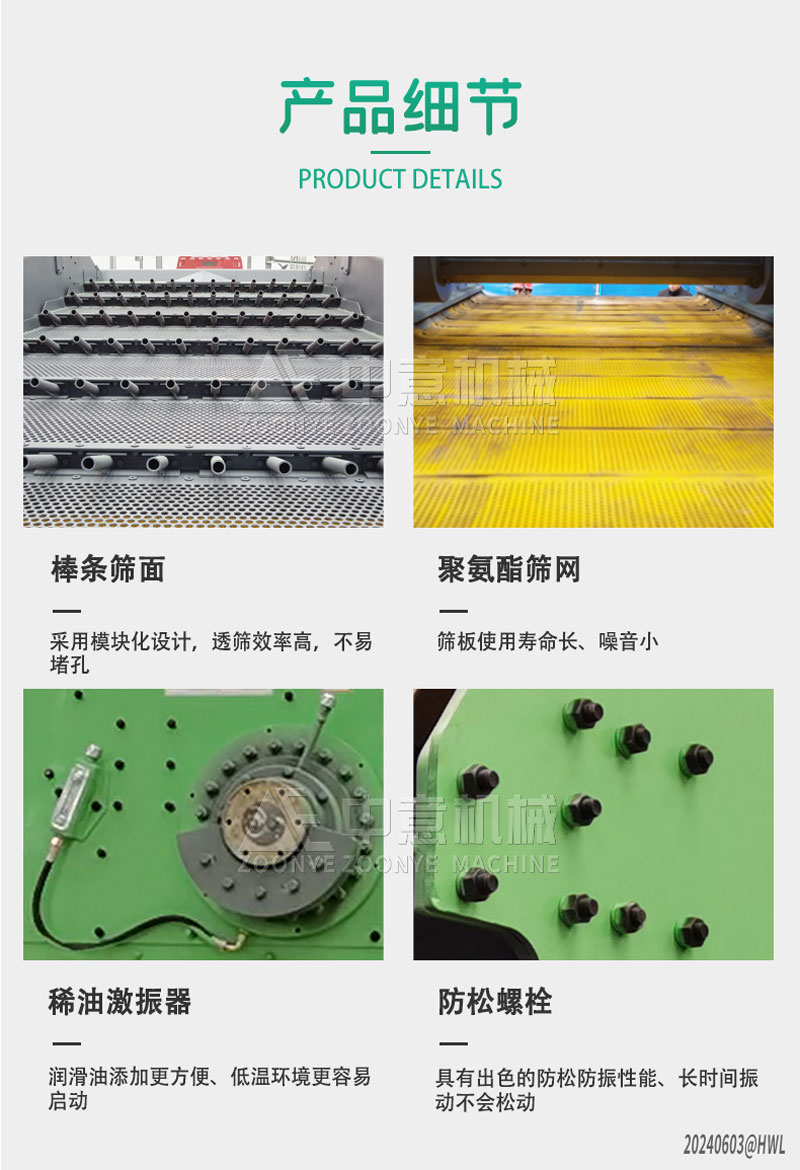

●棒條弛張篩上層由棒條和鋼板篩網組成，透篩效率高。

●由于下層篩面做弛張運動能夠傳遞給物料50G的加速度，所以能夠篩分難篩物料，篩孔不容易堵塞。

●該設備下層側部“U”形設計以形成密封，側板無磨損，而且防止了篩上物進入篩下、篩板用楔形橡膠條固定，不需要任何螺栓，拆裝方便、快捷、篩分機轉動部件少，運行可靠性高，日常維護工作量少，利用率高、浮動篩框振幅可調，篩分效率高，處理量大，動負荷小，功耗少，噪聲低，因此應用較為廣泛。

●棒條弛張篩的下層聚氨酯篩板可以承受50g的振動強度以及每分鐘800次的曲張，篩板使用壽命長、篩機坐落在空心的橡膠彈簧上，產生的噪音小，而且橡膠彈簧壽命長。篩機和支撐結構承受的載荷比傳統的弛張篩小得多。

●上層篩板有立筋保護，并且上面還有棒條保護，使用壽命更長。

●下層篩板是由澆注機一次成型的聚氨酯彈性體這種聚氨酯篩板的結構設計體驗出聚氨酯彈性體的耐磨性好、彈性好、斷裂伸長率高、耐曲繞的特性。

●下層篩板適用于潮濕物料的篩分具有篩分效率高、使用壽命長、粒度范圍廣、無堵塞、不粘結等特點。
